項目：防爆柴油機單軌吊

編號： mk11

5??煤礦機械

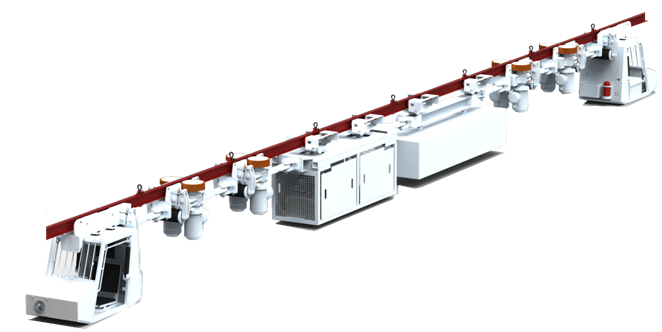

???防爆柴油機單軌吊
單軌吊是將運送人員、物料的車輛懸吊在巷道頂部單軌上進行運輸?shù)南到y(tǒng)。單軌指單軌吊運輸系統的軌道。根據牽引方式的不同，單軌吊又分為繩牽引單軌吊和機車牽引單軌吊（亦稱機車單軌吊）。機車單軌吊的機車分防爆低污染柴油機單軌吊機車（柴油機單軌吊機車）和隔爆蓄電池單軌吊機車（蓄電池單軌吊機車）。
參數：?

柴油機功率(kW)	80
傳動形式	液壓
最大牽引力(kN)	90(4驅) / 155(6驅)
最大制動力(kN)	≥ 213
離心釋放限速(m/s)	2.6
最大速度(m/s)	2.12
滿載最大爬坡(°)	25
水平曲率半徑	4
垂直曲率半徑	8
外形尺寸	15500X840X1380

???防爆蓄電池單軌吊


???繩牽引卡軌車?

牽引力	90kN
運行速度	3.5m/s
使用坡度	≤25°
電機功率	250kW
驅動輪直徑	2000mm
鋼絲繩直徑	?32mm
軌距	900mm
軌道型號	18#槽鋼
水平轉彎半徑	4m
垂直轉彎半徑	15m
工作制動力矩	4kN.m
緊急制動力	≤144kN
運輸距離	≤3000m

????柴油機齒軌卡軌車參數?

牽引力	kN	200
柴油機功率	kW	130
水平轉彎半徑	mm	4000
垂直轉彎半徑	mm	10000
最大運行速度	m/s	3.0
最大行駛坡度	°	30
最大載荷	t	120
制動力	kN	300
軌距	mm	600
卡軌形式		外卡
最大單件運輸重量	t	40
機車自重約	kg	13000
機車長×寬×高	mm	11220×1480×2250

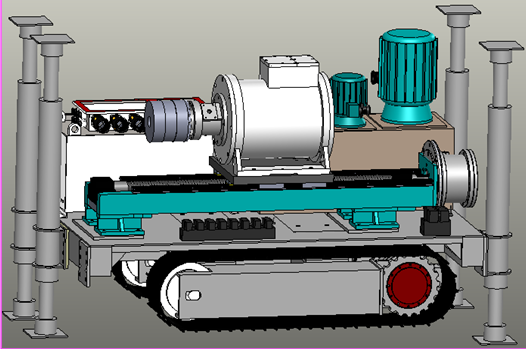

? ?井下履帶式坑道鉆機


技術參數
整機	配套鉆桿直徑/mm	73
	鉆機質量/kg	5500
	運輸狀態外形尺寸（長×寬×高）/mm	3100×1450×1700
行走裝置	行走速度/km/h	0～2.0
	最大爬坡能力/°	20
	接地比壓/Mpa	0.048
	額定壓力/Mpa	21
	額定流量/L/min	2×60
泵站	液壓系統額定壓力/Mpa（Ⅰ泵）	25
	液壓系統額定壓力/Mpa（Ⅱ泵）	21
	Ⅰ泵型號	PVT38
	Ⅰ泵排量/ml/r	0～80
	Ⅱ泵型號	PV10
	Ⅱ泵排量/ml/r	0～20.6
	電動機型號	YBK2-250M-4
	電動機額定功率/kw	55
	電動機額定電壓/V	380/660或660/1140
